Palety barev ve SPIRITu

2. 2. 2005

Ve SPIRITu lze jednoduše měnit barvy elementů výkresu pomocí výběru z barevné palety. Tuto možnost můžete například výhodně využít pokud:

dostanete výkres (např. DWG nebo DXF soubor), kde nastavení barev neodpovídá vašim zvyklostem
často spolupracujete s kolegy, kteří používají jiný CAD systém s jiným nastavením barev
chcete-li zobrazit 3D model v různých barevných variantách.

Upozornění
Nastavení aktuální barevné palety je nastavení programu, nikoliv výkresového souboru! Všechny aktuálně otevřené soubory proto budou zobrazeny se stejnou barevnou paletou.

Vyberete-li funkci Paleta barev (roletové menu Kreslit – Paleta barev a per), zobrazí se dialogové okno Správa palety barev a per, kde můžete na záložce Paleta barev zvolit aktuální barevnou paletu a nebo také definovat vlastní paletu barev. Nabídka ve SPIRITu obsahuje několik barevných palet. Jako standardní je nastavena barevná paleta 2-DEFAULT.RGB. Zde jsou nastaveny barvy stejně jako v dřívějších verzích SPIRITu. Barevné palety 1-SPIRIT-11.RGB a 3-DWG-DXF.RGB odpovídají nastavení barev v AutoCADu a jsou obě stejné. Toto lze výhodně využít, pokud potřebujete výkresy dále zpracovávat v AutoCADu, nebo sami pracujete na výkresu vytvořeném v AutoCADu.

Příklad využití palety barev
Po importu, např. DXF souboru, jsou některé elementy výkresu zobrazeny v tmavých nejasných barvách. Mohli byste nyní změnit barvu pozadí ale:

nejspíš jste zvyklí na určitou barvu pozadí
byly by špatně vidět jiné barvy

Nejjednodušším řešením bude definováním vlastní barevné palety tyto barvy změnit.

Nejdříve pomocí funkce Identifikace zjistěte jakou barvou jsou elementy zobrazeny. Zjistili jste, že například elementy jsou zobrazeny barvou 154.
Nyní vyberte z roletového menu Kreslit volbu Paleta barev a per. Na záložce Paleta barev vyberte Barvu_154, klikněte na tlačítko Upravit barvu a změňte barvu např. na oranžovou.

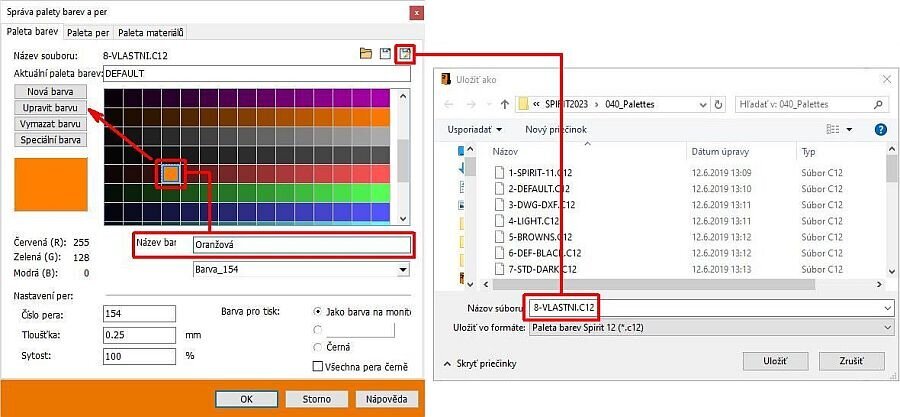

Do textového pole Název barvy můžete také napsat jméno barvy: Oranžová (viz obrázek). Pokud barvy pojmenujete, budete se v barvách lépe orientovat.
Klikněte na ikonu Uložit paletu barev jako… (viz obrázek) a zadejte název souboru palety barev např.: 8-VLASTNI. Nová barevná paleta bude uložena do složky C:\ProgramData\STI\SPIRITXXXX\040_Palettes.
Ukončete tlačítkem OK. Nyní budou elementy výkresu zobrazeny oranžovou barvou. Novou barevnou paletu můžete otevřít pomocí ikony Načíst barevnou paletu .

…a ještě několik užitečných informací.

Změníte-li některou barvu, tato stále zůstává na svém místě (např. 154). Budete-li tisknout, nezapomeňte pro tuto barvu (154) v tabulce per přiřadit správné pero.

Pokud zjišťujete barvu symbolu (nebo chcete-li bloku), nalezená barva symbolu nemusí odpovídat skutečné barvě elementů (čar) symbolů. V takovém případě musíte nejprve zjistit skutečnou barvu elementů symbolu. Rozpadněte symbol na elementy, pomocí funkce 3D Úpravy – Rozpad – Rozpad Symbol, a až poté proveďte výše popsaný postup.
