Vložení okna do obloukové stěny

30. 11. 2001

Konstrukce

Pokud nakreslíte obloukovou stěnu, tato je vytvořena ze segmentů. Do jednotlivých segmentů můžete vložit okna. Tímto vytvoříte obloukové okno.

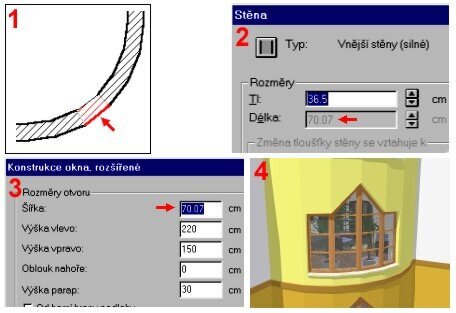

Vyberte myší vnější stranu segmentu obloukové stěny.
Poklepejte na vybraný segment. V zobrazeném dialogovém okně (Stěna) je uvedena délka stěny (segmentu). Zapamatujte si tuto hodnotu.
Vyberte některé z volně definovatelných oken a nastavte jeho parametry. Šířku okna nastavte na hodnotu shodnou s délkou segmentu. Musíte též zaškrtnout volby se zkosením vlevo a se zkosením vpravo.
Vložte okno do stěny (segmentu). Okno vyplní celou šířku segmentu. Takto můžete vložit vedle sebe více oken.
Pokud děláte krajní část okna, nastavte šířku okna o něco menší, jako je vnitřní délka segmentu.

Vaše okno může vypadat podobně, jako na našem obrázku.
