Střešní terasa – otvor ve střeše
9. 9. 2002
V ArConu máte několik možností, jak vytvořit střešní terasu (otvor ve střeše).
Postup pro vytvoření střešní terasy

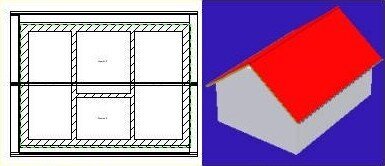

- Vytvořte objekt se střechou (obr.1).
- Z ikonového menu vlevo vyberte z nabídky vikýřů poslední
možnost –
Prostup
střechou (obr.2).
- Vyznačte postupně 3 body (obr.3), kterými určíte rozměry otvoru.
První dva body určují šířku otvoru, třetím bodem určíte výšku. Před
vytvořením otvoru je vhodné rozvrhnout si rozměry pomocí pomocných čar.
Je vhodné zadat otvor o něco vyšší (případně také širší).
Požadované rozměry dosáhnete nastavením hodnot (ü1) až
(ü4) v zobrazeném dialogu.

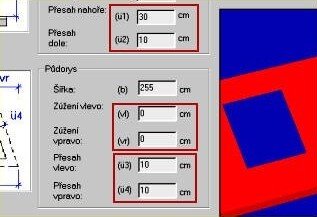

- V zobrazeném dialogu můžete dodatečně měnit rozměry a tvar otvoru
(obr.4). Změnou hodnot (vl) a (vr) můžete
vytvořit otvor lichoběžníkového tvaru.
- Otvor by měl vypadat jako na obr.5. Na obr.6 je zobrazena střešní
terasa vytvořená tímto postupem.
