Konstrukce desky – tip 1
30. 11. 2001
Funkci Konstrukce desky v Design režimu můžete jednoduše využít pro vymodelování prostorových prvků, např. stupňovité základové patky (viz obr.1).
- Přepněte do Design režimu. Z boční svislé lišty vyberte ikonu Konstrukce desky.

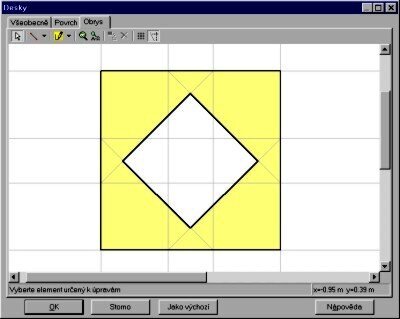

- Na záložce Obrys nakreslete půdorysní tvar “patky“ s otvorem (viz obr.2).

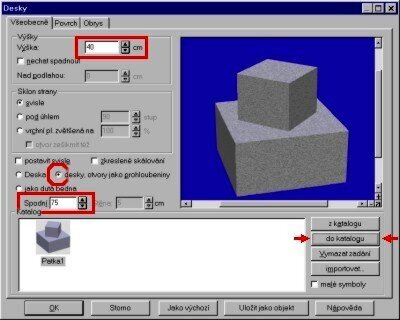

- 3. Na záložce Všeobecně (viz obr.3) následně
- nastavte hodnotu Výška: výška spodního stupně “patky“ (v našem případě 40 cm)
- označte volbu: desky, otvory jako prohloubeniny
- nastavte hodnotu Spodní: celková výška “patky“ (v našem případě 75 cm)
4. Vytvořenou “patku“ uložte do katalogu (pro příští použití) výběrem tlačítka [do katalogu].
